Fiber Optik Altyapı
Fiber optik altyapı; boru-mikrokanal hattının döşenmesi, fiber kablonun hava üflemeli yöntemle çekilmesi, füzyon ekleri ve sonlandırmaların yapılması, iki yönlü OTDR ile ölçülmesi ve altyapının EHABS'a kaydedilmesidir.
01
Ne zaman gerekir?
- Operatör veya belediye yeni mahalle/OSB için FTTH/FTTB altyapısı kuracak.
- Cadde düzenlemesi veya su/kanal yenilemesi kapsamında ortak hendeğe fiber gözü eklenecek.
- Baz istasyonu, kamera sistemi (KGYS), trafik sinyalizasyonu veya SCADA noktası hatta bağlanacak.
- Fabrika/kampüs içinde binalar arası omurga kurulacak veya bakır omurga fibere çevrilecek.
- Kazı hasarı sonrası hat kesildi, acil onarım ve ek gerekiyor.
- Mevcut altyapının kapasitesi doldu; ek mikrokanal veya ek göz gerekiyor.
02
Nasıl yapıyoruz?
- Güzergâh etüdü ve geçiş hakkı. Güzergâhı, menhol/el kuyusu yerlerini ve bina giriş noktalarını belirleriz; kazı ruhsatı ve gerekli geçiş hakkı süreçlerini idareyle yürütürüz.
- Boru ve mikrokanal döşeme. Ana koruge/HDPE boru veya doğrudan mikrokanal demeti serilir. Yedek göz mantığı: bugünkü ihtiyaç 2 gözse 7'li demet döşer, kalanı kapaklayıp bırakırız. Boru uçları daima sızdırmaz tapa ile kapatılır.
- Hava üflemeli çekim (blowing). Kompresör ve üfleme makinesiyle kablo, mikrokanal içinde havayla taşınır. Bu yöntem çekme kuvveti uygulamadığı için kablo zarar görmez ve tek seferde uzun mesafe alınır.
- Ek ve sonlandırma. Çekirdek hizalamalı füzyon makinesiyle ek yapılır, ek kutusuna (splice closure) yerleştirilir, menholde 15-20 m rezerv bırakılır. Bina/kabinet tarafında ODF'ye sonlandırılır.
- Ölçüm. 1310 nm ve 1550 nm dalga boylarında, iki yönlü OTDR ölçümü alınır; iki yönün ortalaması gerçek ek kaybını verir. Ayrıca uçtan uca güç ölçer (IL) ve gerektiğinde ORL ölçümü yapılır.
- Kayıt ve teslim. Koordinatlı as-built pafta, göz/renk şeması, ek tabloları, OTDR izleri ve EHABS kaydı teslim edilir.
03
Kullandığımız ekipman ve teknoloji
Fiber üfleme makinesi ve vidalı kompresör, mikrokanal test ve kalibrasyon seti (basınç ve mandrel testi), çekirdek hizalamalı füzyon splice makinesi ve fiber kesici (cleaver), OTDR (1310/1550 nm, gerektiğinde 1625 nm), optik güç ölçer ve ışık kaynağı, görünür ışık kaynağı (VFL), fiber tespit cihazı, ek kutuları ve ODF panelleri, menhol/el kuyusu prefabrik elemanları, mini ekskavatör ve mikro trençer, yatay sondaj (HDD) makinesi.
04
Uygulama aralığı / kapasite
| Kalem | Aralık / değer |
|---|---|
| Fiber tipi | ITU-T G.652.D omurga, G.657.A1/A2 bina içi ve dar kıvrımlı geçiş |
| Kablo kapasitesi | 2 – 288 fiber (talep halinde daha yüksek) |
| Ana boru | 110 mm HDPE / koruge |
| Mikrokanal | 14/10 mm, 12/8 mm, 10/8 mm; 4-24'lü demetler |
| Üfleme mesafesi | Tek seferde tipik 1.000 – 2.000 m |
| Gömme derinliği | Yeşil alan 60 cm, yaya 70 cm, taşıt yolu 80-90 cm |
| İkaz bandı | Boru üstünden 30 cm yukarıda, turuncu |
| Füzyon ek kaybı hedefi | ≤ 0,10 dB (tipik 0,03-0,05 dB) |
| Konnektör kaybı hedefi | ≤ 0,35 dB (APC/UPC tipine göre) |
| Hat zayıflaması | 1310 nm'de ≤ 0,36 dB/km, 1550 nm'de ≤ 0,22 dB/km |
| Menhol rezervi | Her ek noktasında 15-20 m |
05
Uyduğumuz standart ve mevzuat
Standart ve yönetmelik listesi6
- ITU-T G.652.D / G.657.A1-A2
- — tek modlu fiber özellikleri.
- IEC 61300-3-35, IEC 61280-4-2
- — konnektör yüzey muayenesi ve zayıflama ölçümü.
- EHABS (Elektronik Haberleşme Altyapı Bilgi Sistemi)
- — BTK'nın altyapı envanter sistemi. Tesis edilen altyapının konum ve nitelik bilgilerinin sisteme kaydı yükümlülüktür; işletmeci adına kayıt için gereken koordinatlı veri setini biz hazırlar ve teslim ederiz.
- Geçiş Hakkı mevzuatı
- — 5809 sayılı Elektronik Haberleşme Kanunu ve ilgili yönetmelikler; kamu/özel taşınmazlardan geçiş izinleri.
- AYKOME/UKOME kazı ve koordinasyon kararları, belediye kazı ruhsatı.
- TS EN 1610 (aynı hendekte kanal hattı varsa döşeme kuralları), 6331 sayılı İSG Kanunu.
06
Kimler için?
Elektronik haberleşme operatörleri ve altyapı işletmecileri, belediyeler (kent kameraları, akıllı kavşak, kent bilgi sistemi), OSB müdürlükleri, veri merkezleri, fabrikalar ve kampüsler, site/AVM/otel/hastane yönetimleri, KGM ve öteki kamu kurumlarının projelerinde alt yüklenici olarak, enerji dağıtım şirketleri (SCADA ve OPGW dışı yeraltı hatları).
07
Fiyatı ne belirler?

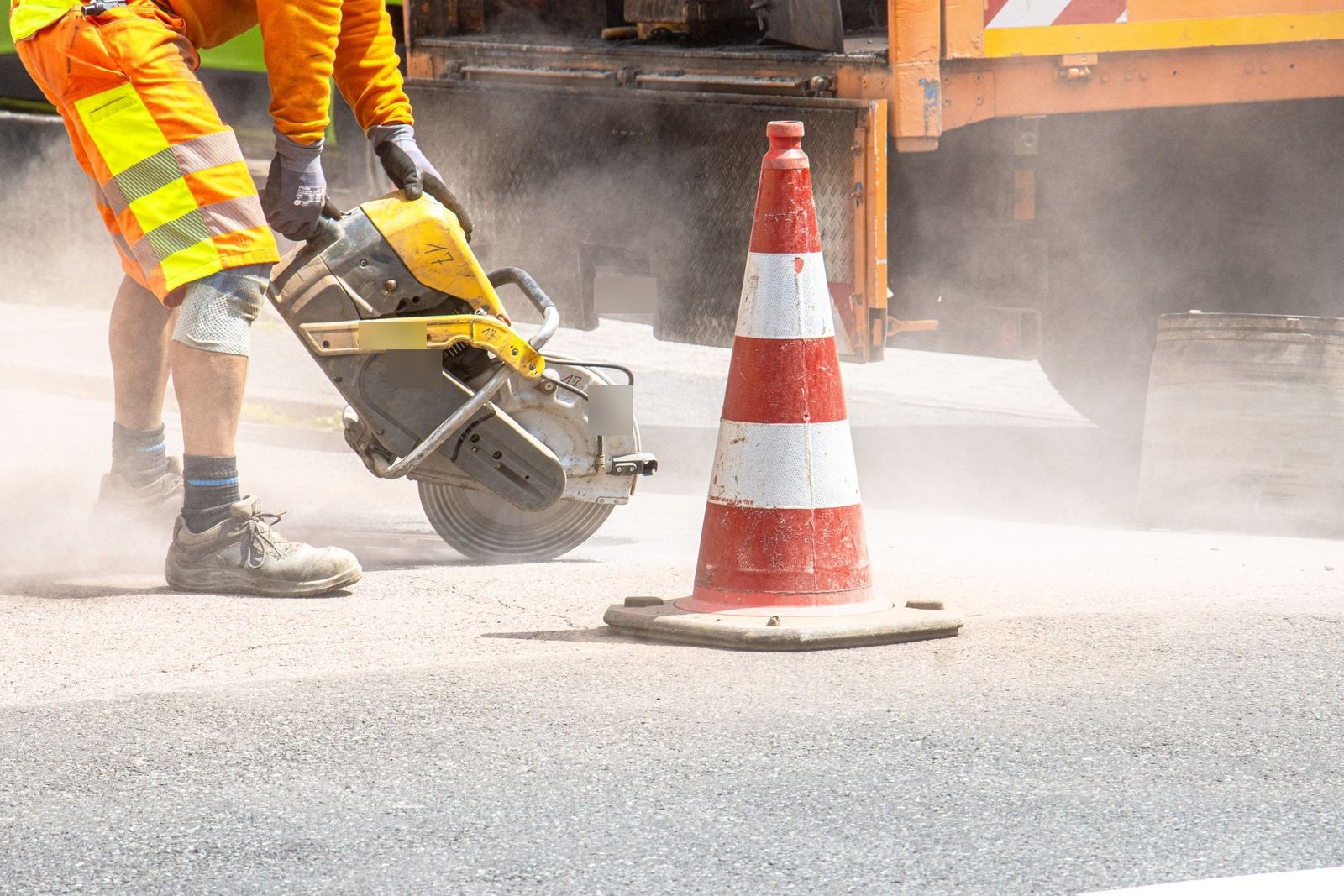

- Güzergâh uzunluğu ve üstyapı cinsi — asfalt kesme/yama en büyük değişkenlerden biri.
- Kazı yöntemi — açık kazı, mikro trençer veya yatay sondaj (yol/dere geçişi).
- Boru-mikrokanal konfigürasyonu — kaç göz, kaç demet, yedek göz sayısı.
- Fiber kapasitesi — 24 fiber ile 144 fiber arasındaki malzeme ve ek işçiliği farkı.
- Ek ve sonlandırma sayısı — her füzyon ek ve her ODF portu ayrı kalemdir.
- Menhol / el kuyusu sayısı ve tipi.
- Ölçüm ve dokümantasyon kapsamı — iki yönlü OTDR + IL/ORL + as-built + EHABS veri seti.
- Geçiş hakkı ve izin süreçleri — özel mülkiyet, KGM veya demiryolu geçişi süreyi uzatır.
08
Sıkça sorulan sorular
Neden iki yönlü OTDR ölçümü şart?
Farklı mod alan çapına sahip iki fiberin ekinde OTDR tek yönden bakıldığında kaybı olduğundan düşük, hatta negatif ("gainer") gösterebilir. İki yönün ortalaması gerçek ek kaybını verir. Ayrıca 1310 ve 1550 nm'de ayrı ölçeriz; bükülme kaynaklı kayıplar 1550 nm'de belirginleşir.
Hava üflemeli çekimin çekme yöntemine göre avantajı ne?
Kabloya eksenel çekme kuvveti binmez, tek seferde 1.000-2.000 m alınabilir ve ara menholde kablo açma-sarma ihtiyacı azalır. Sonradan aynı kanaldan kablo geri üflenerek de çıkarılabilir.
EHABS kaydını siz mi yapıyorsunuz?
Kayıt yükümlülüğü altyapıyı işleten/tesis eden kuruluşa aittir. Biz kaydın gerektirdiği koordinatlı as-built veri setini, güzergâh ve nitelik bilgileriyle birlikte sisteme yüklenebilir formatta hazırlar ve teslim ederiz; talep halinde yükleme sürecinde teknik destek veririz.
Yedek göz bırakmak gerçekten mantıklı mı?
Evet. Boş mikrokanalın metre maliyeti, aynı güzergâhı sonradan kazma maliyetinin yanında çok küçüktür. Bir cadde bir kez kazılır; ikinci kez kazma bedeli sadece para değil, esnafın kapalı kaldığı gün demektir.
Kesilen fiberi ne kadar sürede onarıyorsunuz?
Süreyi kesiğin yeri ve kazı koşulları belirler. Kesik noktası belliyse ekip sahaya ulaştıktan sonra doğrudan ek işlemine geçer. Kesik yeri belirsizse önce OTDR ile mesafe tespiti, sonra nokta kazısı yapılır; tahmini süreyi kesik yeri belli olunca bildiririz.
Mikro trençer ile mi kazalım, klasik hendek mi?
Sağlam asfalt üzerinde, tek boru gidecekse mikro trençer hızlı ve az hasarlıdır. Ortak hendek yapılacaksa veya birden fazla altyapı geçecekse klasik hendek gerekir; ikisini de yapıyoruz ve güzergâha göre öneririz.
Önce yerinde görelim.
Kesin teklifi yerinde görerek veririz — görmeden verilen fiyat sahada mutlaka değişir.
